ラピッド・イテレーティブ・プロトタイピング は、設計チームが一連のラピッド・プロトタイピング・バージョンを作成し、迅速にテストし、フィードバックを収集し、製品が技術的および市場の要件を満たすまで複数の短いサイクルで設計を改良する開発アプローチです。現代の製造業では、このアプローチはデジタル設計と次のような物理的な製造方法を組み合わせています。 3Dプリント, CNC加工, 板金加工、および 迅速なツール により市場投入までの時間を短縮し、開発リスクを軽減します。
ラピッドイテレーティブプロトタイピングは、従来のラピッドプロトタイピングを進化させたもので、単一のプロトタイプを迅速に構築するだけでなく、プロトタイプ、テスト、リファインのループを圧縮されたスケジュールで何度も繰り返すことに重点を置いています。デジタル ワークフロー、オンデマンド製造、柔軟なサプライヤーを活用して、設計変更を数週間ではなく数時間または数日以内に物理部品に変換します。
実際には、これはエンジニアリング、設計、製造チームが緊密なフィードバック ループで作業することを意味します。プロトタイプで問題が発見されるとすぐに、CAD モデルが更新され、新しいラピッド プロトタイピング バッチが開始されます。数回の反復を経て、製品はより堅牢になり、組み立てが容易になり、現実世界の使用例や顧客の期待にさらに適合するようになります。
プロジェクト全体にわたって、ラピッド プロトタイピングは、フォーム モデル、機能エンジニアリング部品、実稼働前実行、さらにはパイロット ビルドにも使用できます。 「反復」の側面により、すべてのプロトタイプが 1 回限りのサンプルではなく、データを生成する実験として扱われることが保証されます。この考え方は、反復ごとにプロセスと材料を迅速に切り替えることができる経験豊富な製造パートナーと協力する場合に特に強力です。
従来のラピッド プロトタイピングでは、形状、適合性、または機能を検証するために 1 回限りのサンプルを迅速に構築することに重点が置かれています。多くの企業では、このステップは依然として単純なマイルストーンとして扱われています。プロトタイプが 1 つ作成され、検証された後、プロジェクトはそのまま実稼働に向けて進みます。 Rapid Iterative Prototyping は、短いスプリントで継続的な設計更新を計画することで、このアイデアを拡張します。
1 つまたは 2 つのプロトタイプの代わりに、チームは 5 つ、8 つ、またはそれ以上のラピッド プロトタイピング サイクルを計画する場合があります。新しいバージョンでは、人間工学、強度、製造性、または見た目の品質に関係するかどうかに関係なく、以前のバージョンで見つかった欠陥が解決されています。反復により自信が生まれます。数世代のプロトタイプにわたって同様のテスト結果が得られると、プロジェクトのリスクが大幅に低くなります。
この反復的な哲学により、要件の管理方法も変わります。初期のプロトタイプは大まかなもので、ユーザーのニーズを探るために使用されますが、その後のラピッド プロトタイピングの段階では、公差、規制上の制約、生産の実現可能性に焦点を当て、より厳格になります。
多くのテクノロジーが存在しますが、ほとんどのラピッド プロトタイピング プロジェクトは同様の手順に従います。
1. 主要な形状、インターフェース、および組み立て条件をキャプチャして、設計の 3D CAD モデルを作成します。
2. 必要に応じて公差や製造メモを含め、適切な形式 (通常は STL または STEP) でモデルを準備してエクスポートします。
3. 3D プリント用のスライスや CNC 加工用のツールパス生成など、選択したラピッド プロトタイピングまたは加工プロセス用のデータをプログラムします。
4. 物理プロトタイプを層ごとに (積層造形)、またはサブトラクティブ操作 (機械加工、切断、旋削) によって構築します。
5. プロトタイプの後処理、検査、組み立て、テストを行い、形状、フィット感、機能、ユーザー エクスペリエンスを評価します。
Rapid Iterative Prototyping では、これらの同じ 5 つのステップが何度も繰り返されますが、ループごとに洗練のレベルが上がります。初期のサイクルでは、より簡単なセットアップと低コストの材料を使用して、迅速に作業を進めます。その後のラピッドプロトタイピングの実行では、最終製品に近い材料、より高い精度、より要求の厳しい検査方法が導入され、設計が製造準備が整っていることが確認されます。
Rapid Iterative Prototyping は、単一のテクノロジーに依存するのではなく、製造ソリューションのツールボックスを利用します。一般的なラピッド プロトタイピング方法には次のようなものがあります。

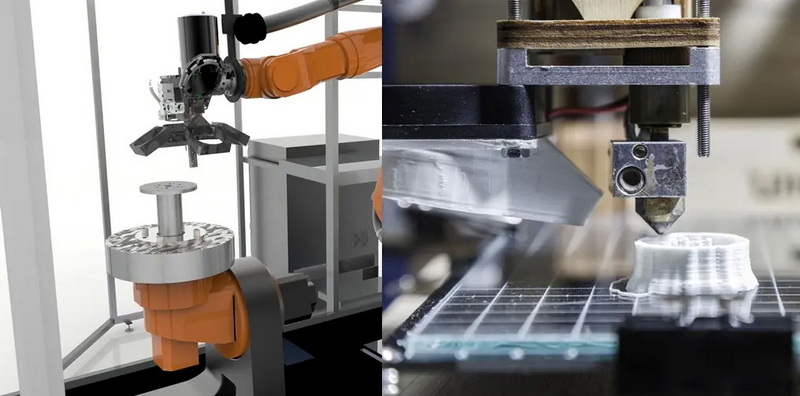

- 複雑な形状、クイックビジュアルモデル、治具、初期機能部品用の 3D プリント (SLA、SLS、DLP、FDM など)。
- 精密な金属およびプラスチック部品の CNC 加工。公差、表面品質、機械的性能が重要な場合に最適です。
- ハウジング、ブラケット、フレーム、キャビネットの板金製造、特に形状が平らなパネルや曲げによって占められている場合。
- 回転部品、シャフト、ブッシュ、ねじ部品、シール面の旋削。
- 最終段階に近い材料を使用した、少量生産と後期段階の機能検証のための迅速なツーリングとブリッジの製造。
これらのプロセスを 1 つのプロジェクト内で組み合わせることで、チームはラピッド プロトタイピング戦略をそれぞれの設計課題に合わせて調整できます。たとえば、複雑なプラスチック ハウジングは 3D プリント モデルとして開始され、精度を高めるために CNC 加工されたプロトタイプに移行し、最後に試作サンプル用のラピッド ツールに移行する可能性があります。
典型的な高速反復プロトタイピング サイクルは、短い反復可能なリズムを中心に構築されます。単純化されたループは次のようになります。
- 1 日目: テスト結果と顧客からのフィードバックに基づいて設計を更新します。
- 2 ～ 3 日目: プロトタイピング パートナーは、適切なラピッド プロトタイピング プロセスを使用して新しいサンプルを製造します。
- 4 日目: チームは部品を検査およびテストし、測定値を記録し、関係者からフィードバックを収集します。
- 5 日目: 次の反復のための設計決定が行われます。
プロジェクトによっては、少量の単純な部品の場合、このループを 24 ～ 48 時間に圧縮できる場合があります。より複雑なアセンブリの場合、各ラピッド プロトタイピング サイクルに数日かかる場合があります。重要なのは、次の反復が推測ではなくデータに基づいて行われるように、各サイクルが明確な目標と測定可能な結果に基づいて事前に計画されていることです。
迅速な反復プロトタイピングは、製品開発のさまざまな段階でさまざまな目標をサポートします。
- コンセプト段階: 基本的な 3D プリンティングやソフトフォームモデルなどのシンプルで低コストのラピッドプロトタイピング手法を使用して、形状、人間工学、ユーザーインタラクションを調査します。
- エンジニアリング段階: CNC 加工、高解像度 3D プリンティング、板金製造などの高精度ラピッド プロトタイピング テクノロジーにより、フィット感、公差、組み立てを検証します。
- 検証段階: 迅速なツーリングと少量生産により、性能テスト、認証、パイロット構築用の最終または最終に近い材料の部品が提供されます。
各段階で、ラピッド プロトタイピングの方法は、尋ねられる質問の種類と一致する必要があります。初期段階では、主な質問は「ユーザーはこのコンセプトが好きか?」ということです。その後、質問は「この部品は強度要件を満たしていますか?」に移ります。 「このデザインは安定して大量生産できますか?」
高速反復プロトタイピングの最も目に見える利点の 1 つは速度です。ラピッド プロトタイピング テクノロジーは、完全な生産ツールを使用せずにデジタル設計から部品を直接製造するため、各反復を迅速に完了できます。これにより、製品チームは、これまで数か月かかっていた意思決定を数週間に圧縮できるようになります。
設計、テスト、製造のパートナーが連携すると、以前は 1 つのプロトタイプしか作成できなかった複数の反復を同じカレンダー ウィンドウで計画できるようになります。その結果、企業は製品をより早く検証し、市場の変化に迅速に対応し、競合他社に先駆けて製品を発売できるようになります。
すべてのプロトタイプは、CAD モデルやシミュレーションでは見えにくい問題を明らかにする機会となります。ラピッドプロトタイピングサイクルを繰り返すと、人間工学、組み立て、材料の選択、耐久性の問題が、変更がまだ比較的安価な早い段階で現れます。
Rapid Iterative Prototyping は意図的に複数のループを実行するため、改善は累積されます。壁の厚さ、抜き勾配、フィレット、またはインターフェースの形状を少し調整するだけで、使いやすさ、寿命、知覚品質を大幅に向上させることができます。設計が製造段階に達するまでに、多くの潜在的な故障モードがすでに発見され、解決されています。
一見すると、複数のプロトタイプを作成することは、1 つだけを作成するよりもコストがかかるように見えるかもしれません。ただし、ラピッドプロトタイピングにより、大規模なツールの手戻り、打ち上げの遅延、または現場での障害が発生する可能性が大幅に減少します。これらの問題は、いくつかの追加のプロトタイプ サイクルよりもはるかにコストがかかります。
各段階で適切なプロセスを選択することで（初期は低コストの 3D プリンティングまたは単純な機械加工部品、その後はより洗練された CNC または迅速なツーリング）、チームはそれぞれの決定の重要性に応じて支出を調整できます。このバランスの取れた戦略により、開発ライフサイクル全体にわたってコスト管理が向上します。

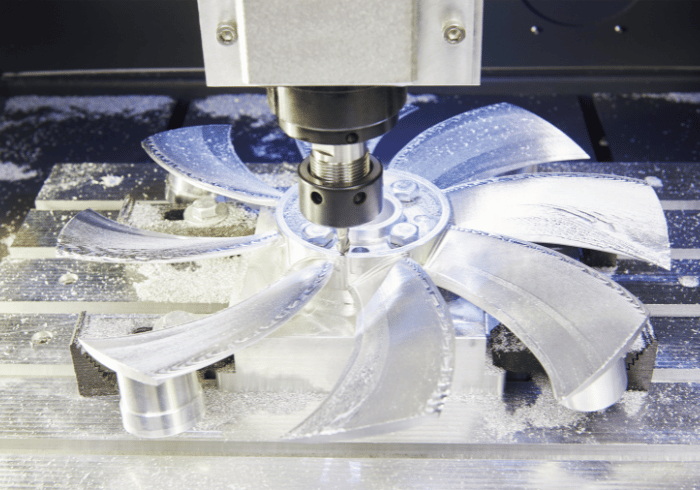

CNC 加工は、特に部品が厳しい公差を満たす必要がある場合や、実際の機械的負荷に耐える必要がある場合に、金属およびプラスチックのラピッド プロトタイピングの基礎となります。これは特に次の場合に役立ちます。
・ブラケット、フレーム、精密ハウジングなどの機能構造部品。
- 正確なシールや嵌合が必要な複雑な表面を持つコンポーネント。
- 機械試験、熱評価、または長期耐久性チェックに使用される試作品。
ラピッド・イテレーティブ・プロトタイピングでは、基本形状は安定しているが詳細な検証が必要な中期から後期の段階で CNC 加工が使用されることがよくあります。機械加工されたプロトタイプは生産部品を厳密に模倣し、エンジニアリング上の決定に信頼できるデータを提供します。
板金製造は、エンクロージャ、キャビネット、構造パネル、サポートハードウェアのラピッドプロトタイピングをサポートします。製造業者は、レーザー切断、パンチング、曲げ、溶接、表面処理を使用して、最終生産コンポーネントと非常によく似た部品を迅速に納品できます。
旋盤旋削は、回転コンポーネントのラピッド プロトタイピングのもう 1 つの重要な柱を形成します。シャフト、ブッシング、カップリング、スペーサー、およびネジ付きコネクタは、多くの場合、旋削加工から生まれます。溝の形状、シール面、公差の反復的な変更を迅速に実装し、実際のアセンブリでテストできます。
ラピッド・イテレーティブ・プロトタイピング戦略内でシートメタルと旋削ソリューションを組み合わせることで、エンジニアは製品の外側のシェルと内側の機械的結合の両方を改良することができます。

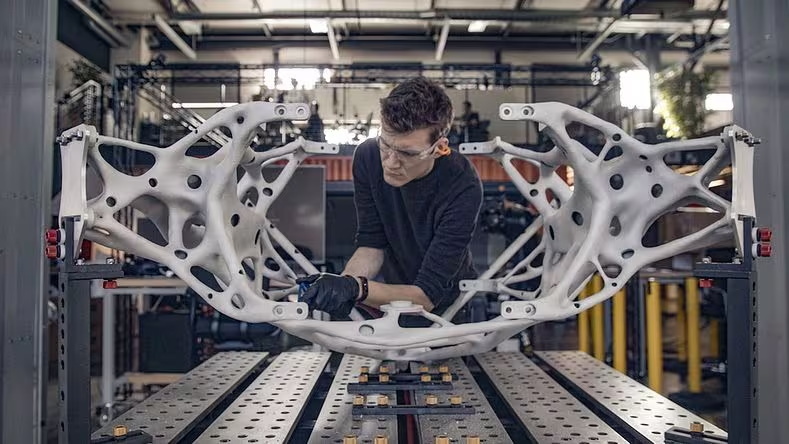

3D プリンティングは、依然として最も柔軟なラピッド プロトタイピング テクノロジーの 1 つです。高価な、または機械加工が不可能な複雑な形状、内部チャネル、格子構造、および統合アセンブリを作成できます。一般的な用途には次のようなものがあります。
- ブレーンストーミングやユーザー テストに使用される初期の形状および人間工学に基づいたモデル。
- 機構、ヒンジ、スナップフィットなどの機能部品。
- 他のプロトタイプをテストするための治具、固定具、および組み立て補助具。
多くのプリンターは無人で動作するため、反復作業は夜間または週末に実行される場合があります。これにより、積層造形は、特に多くの設計バージョンを迅速に評価する必要がある場合に、迅速な反復プロトタイピングに自然に適合します。
設計が最終段階に近づくと、ラピッド ツーリングとブリッジ製造がラピッド プロトタイピングと量産を結び付けます。ソフトまたは半永久的な金型、低キャビティツール、その他の短期ソリューションにより、次のことが可能になります。
- 最終仕様に近い材料で小ロット生産します。
- より現実的な性能および信頼性テストを実施します。
- 完全なツールを導入する前に、組立ラインとパッケージングのコンセプトを検証します。
迅速な反復プロトタイピングのこの段階は、大量生産のリスクを回避するために重要です。チームは、選択した材料、仕上げ、プロセスが品質とコストの目標をサポートしていることを確認しながら、限定的な設計調整を行うことができます。
国際的な OEM、卸売業者、製造業者にとって、Rapid Iterative Prototyping は、国境を越えてサプライヤーと協力するための構造化された方法を提供します。明確なデータ交換、迅速なフィードバック、短いリードタイムにより、社内チームと社外の製造パートナーの間に共有リズムが生まれます。
有能なパートナーは、CNC 加工、板金、旋削加工、3D プリンティング、金型開発などの複数のラピッド プロトタイピング サービスを 1 つのプロジェクトに統合できます。これにより、調整のオーバーヘッドが軽減され、顧客は断片化したサプライ チェーンの管理ではなく、設計と市場の検証に集中できるようになります。
高速反復プロトタイピングは次の分野で広く使用されています。
- 内装トリム、ブラケット、照明ハウジング、外装装飾部品などの自動車部品。
- ハンドヘルド デバイス、充電器、ウェアラブル、スマート ホーム製品などの家庭用電化製品。
- パネル、ノブ、取り付け金具、保護ハウジングなどの産業用機器。
- 人間工学的および衛生的要件が厳しい医療機器の筐体および付属品。
- リンケージ、カバー、センサー マウントなどのロボット工学および自動化メカニズム。
いずれの場合も、ラピッド プロトタイピング サイクルを繰り返すことで、個々の部品だけでなく、現実世界の環境における製品のシステム レベルの動作も検証できます。
適切な設計手法を実践すれば、ラピッド プロトタイピング プロジェクトの成功を劇的に向上させることができます。重要なガイドラインには次のものが含まれます。
- プロセス制限を尊重する: 各ラピッド プロトタイピング方法には、推奨される肉厚、最小フィーチャ サイズ、および許容範囲があります。これらの制限内で設計すると、歩留まりと一貫性が向上します。
- 後処理の計画: 必要に応じて加工代、研磨、塗装、メッキを考慮して、完成寸法の正確さを保ちます。
- 可能な限り簡素化する: 不必要な複雑さを軽減すると、機能を損なうことなくリードタイムを短縮し、コストを削減できます。
- 段階的に考える: 一部の詳細は、後の繰り返しに延期できます。初期のラピッドプロトタイピングサイクルでは、主要なリスクに焦点を当てる必要があります。見た目の細かい改良は後からでも可能です。
これらの原則を適用することで、チームは各プロトタイプからより多くの価値を引き出し、回避可能なやり直しを回避できます。
高速反復プロトタイピングの成功は、コラボレーションに大きく依存します。製造パートナーと効果的に連携するには:
- 明確な 3D モデル、必要に応じて 2D 図面、重要な寸法と機能の簡潔なリストを提供します。
- パートナーが最適なラピッド プロトタイピング プロセスを選択できるように、フィット チェック、機能テスト、顧客デモなどの各反復の目的を共有します。
- 特に壁の厚さ、材料の選択、抜き勾配、およびアセンブリの特徴に関して、製造可能性に関する推奨事項を考慮して設計を受け入れてください。
- 定期的なレビュー会議やフィードバックレポートなど、イテレーションサイクルに合わせたコミュニケーションリズムを確立します。
優れたパートナーは、ラピッド プロトタイピング方法をプロジェクトの優先順位に合わせて調整し、時間とコストの両方を節約します。
ラピッド・イテレーティブ・プロトタイピングは、ラピッド・プロトタイピング・テクノロジーの速度と、テストと改良の構造化されたループを組み合わせて、チームがより迅速に、より高い自信を持って製品を開発できるようにします。設計、製造、検査、改善の短いサイクルを繰り返すことで、企業は量産に着手する前に設計リスクを大幅に軽減できます。
CNC 加工、板金製造、旋削加工、3D プリンティング、ラピッド ツーリングを含むツールボックスを使用すると、エンジニアは現実的な条件下で形状、適合性、機能を検証できます。このアプローチは、材料、公差、組み立て戦略、およびユーザー エクスペリエンスに関するより適切な決定をサポートします。
Rapid Iterative Prototyping は、世界中の OEM、卸売業者、ブランド オーナーにとって、製造パートナーとのコラボレーション、国境を越えたチームの調整、コスト管理のための実用的なフレームワークを提供します。慎重に実装すると、すべてのプロトタイプが学習ツールとなり、製品を発売の成功に一歩近づけます。
ラピッド プロトタイピングとは通常、3D プリンティング、CNC 加工、板金製造などの方法を使用して、設計コンセプトを検証するために 1 つまたはいくつかのプロトタイプを迅速に作成することを指します。ラピッド・イテレーティブ・プロトタイピングでは、短期間のラピッド・プロトタイピング・サイクルを数多く実行することに重点を置き、テスト・データとフィードバックに基づいて各物理バージョンが評価および改善されます。プロトタイピングを単一のイベントとして扱うのではなく、製品を成熟に導く継続的なプロセスとなります。
最も一般的に使用されるテクノロジーには、SLA、SLS、DLP、FDM などの 3D 印刷プロセスが含まれます。金属とプラスチックの CNC 機械加工。板金加工;旋盤加工。少量の実行のための迅速なツール。各ラピッドプロトタイピング技術は、精度、表面品質、材料特性、リードタイムの点で異なる長所を提供します。プロジェクト チームは、現在の開発段階と各反復の目標に基づいて、最適なプロセスを選択します。
多くのプロジェクトでは、部品の複雑さと仕上げ要件が中程度であれば、1 回のラピッド プロトタイピングの反復は 24 ～ 72 時間以内に完了できます。シンプルなビジュアルプロトタイプや小さなコンポーネントは、場合によっては 1 日以内に完成することがあります。厳しい公差、特殊な材質、または要求の厳しい表面仕上げを備えたより複雑なアセンブリの場合、正確な製造と検査に数日かかる場合があります。
はい、多くの場合、迅速な反復プロトタイピングは中小企業にとって非常に費用対効果が高くなります。初期段階で完全な生産ツールの代わりにラピッド プロトタイピング手法を使用することで、企業は設計が実証される前に多額の先行投資を回避できます。低コストの 3D プリンティング、集中的な CNC 加工、選択的なラピッド ツーリングを適切に計画的に組み合わせることで、予算を管理しながら高品質のプロトタイプを提供できます。
プロトタイプが数回の反復にわたって一貫して機能、寸法、美的要件を満たしている場合には、ラピッド プロトタイピングから完全な生産に移行する必要があります。これは通常、性能テストの成功、製造可能性レビューのための安定した設計、および製品の準備ができているという関係者からの明確な確認と同時に発生します。この段階では、短期間の橋梁製造またはパイロット構築により、より大量の設計を検証できるようになり、その後、完全な生産ツールへの投資が正当化されます。
